Topology viewer

La vue « Topology » permet d’avoir un aperçu de l’infrastructure réseau, détaillant les Distributed VSwitch, les PortGroups, les réseaux, les ESXi et les VMs, et comment ces éléments sont interconnectés.

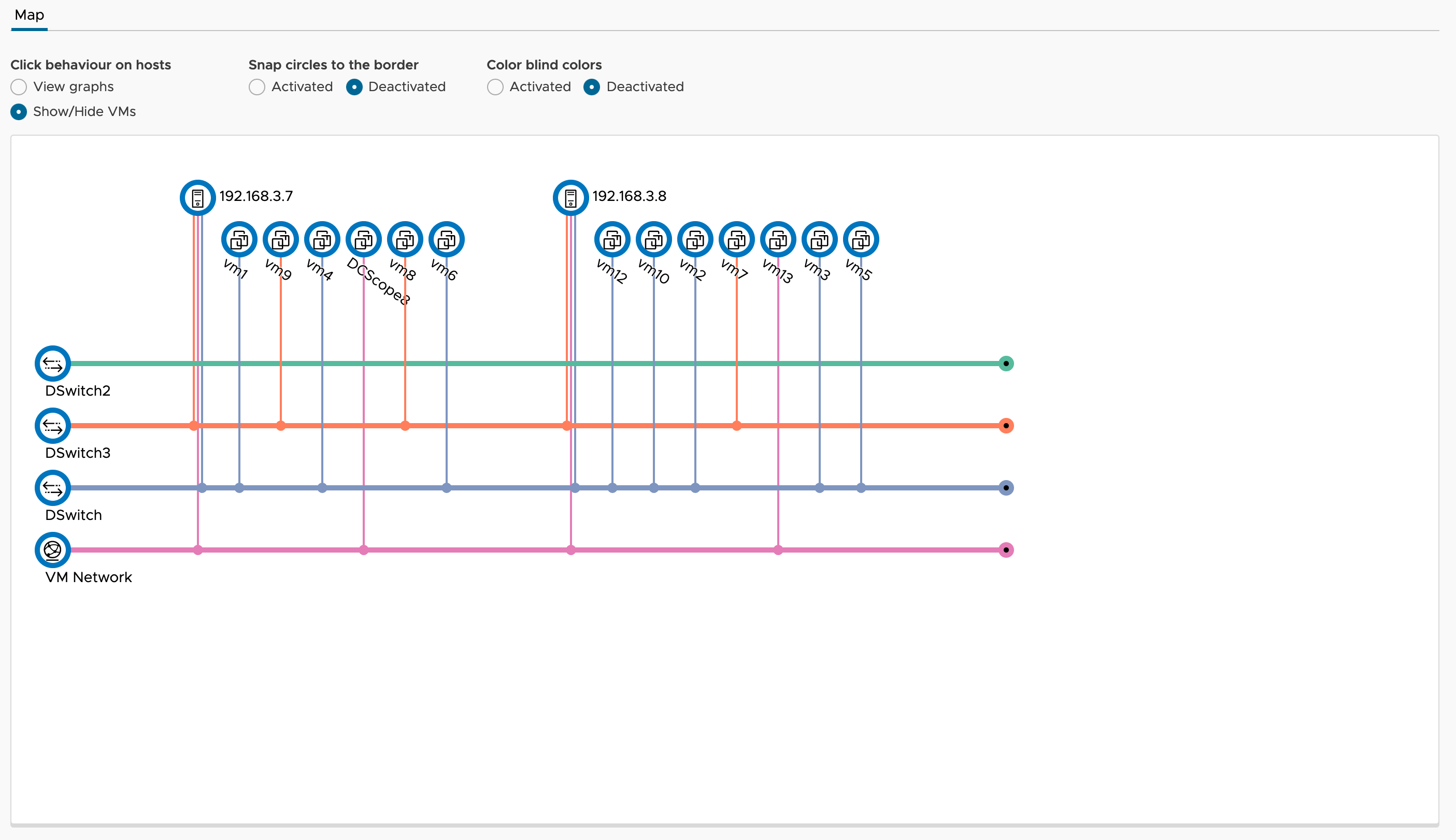

Dans notre exemple, la partie calcul est composée de 2 ESXi et de 13 VMs. Pour la partie réseau, 3 Distributed VSwitches, 1 réseau sont déployés.

On voit grâce à cette vue, quels ESXi et quelles VMs sont connectés à quels Distributed VSwitches et quels réseaux.

Par défaut, seuls les Réseaux et les distributed vSwitch sont affichés.

On peut descendre un niveau en dessous en cliquant sur un distributed vSwitch : on affiche alors le détail de ses PortGroups, et pour chaque PortGroup les ressources qui y sont connectées.

De plus, il est possible de filtrer et sélectionner des ressources en utilisant les options fournies par le panneau « Map data settings ».
