Information
Le premier onglet Server Information regroupe les caractéristiques matérielles des serveurs au sein d'une table, où figurent les informations suivantes:
| Item | Description |
|---|---|
| Name: | Nom du serveur |
| Identifier: | Identifiant unique du serveur |
| OS: | Operating system |
| Model: | Modèle du serveur |
| THREAD#: | Nombre de coeurs logiques |
| CORE#: | Nombre de coeurs physiques |
| CPU Model: | Modèle du processeur |
| CPU#: | Nombre de cœurs du serveur |
| CPU Freq: | Fréquence d’un processeur en MHz |
| Ram Cap: | Capacité mémoire du serveur en Mo |
| Power Min: | Consommation, en Watt, du serveur ayant une consommation processeur minimale |
| Power Max: | Consommation, en Watt, du serveur ayant une consommation processeur maximale |
Certaines propriétés ne sont pas toujours disponibles pour tous les serveurs, la valeur de la propriété est alors égale à Null
Consumption
Le deuxième onglet, Server Consumption, affiche des informations sur les consommations des serveurs dans un tableau. Les consommations sont relevées fréquemment et stockées dans une base de données. Afin de faciliter l’exploitation de ces mesures, plusieurs compteurs sont calculés sur une période d’analyse pouvant contenir un nombre important de valeurs. Ces différents compteurs sont affichés dans un tableau, le nom de la colonne décrit le compteur affiché :
| Item | Description | |
|---|---|---|
| Period | Number of period | |
| From | Start data collection date | |
| To | End data collection date | |
| Name | Name of Server | |
| Nb of values | Number of logs of consumptions | |
| CPU Consumption in % | Avg | Average CPU consumption in % |
| Min | Minimum CPU consumption in % | |
| Max | Maximum CPU consumption in % | |
| CPU < 10 | Percentage of logs of where the CPU consumption is less than 10% | |
| CPU > 70 | Percentage of logs of where the CPU consumption is more than 70% | |
| RAM Consumption in % | Avg | Average RAM consumption in % |
| Min | Minimum RAM consumption in % | |
| Max | Maximum RAM consumption in % | |
| IO-Disk Consumption (MB/s) | Avg | Average disk consumption in MB/s |
| Min | Minimum disk consumption in MB/s | |
| Max | Maximum disk consumption in MB/s | |
| IO-Net Consumption (MB/s) | Avg | Average network consumption in MB/s |
| Min | Minimum network consumption in MB/s | |
| Max | Maximum network consumption in MB/s |
Certaines consommations ne sont pas toujours disponibles pour tous les serveurs, la valeur de la consommation est alors égale à NULL.
En cliquant sur le nom du serveur, un zoom est effectué afin de diviser la période d’analyse en plusieurs périodes plus petites. À l’aide de cette fonctionnalité, l’utilisateur analyse précisément la consommation d’un serveur. La période minimale d’analyse est d’une heure
Synthesis
General Information
Cet écran affiche des informations générales à propos des serveurs physiques, telles que le modèle, le système d'exploitation, etc. Il est possible d'ajouter à un serveur des notes informatives qui seront ensuite rendues disponibles dans DC Scope.
Allocation of resources
Cette section permet d’analyser les ressources affectées aux machines virtuelles en fonction des ressources du serveur physique analysé. La zone rouge identifie la valeur à allouer / provisionner aux machines virtuelles à ne pas dépasser. Le seuil de dépassement est calculer à partir des paramètres du capacity planning.
Distribution of allocations
Il s’agit d’afficher la répartition du nombre de machines virtuelles en fonction de leur allocation en vcpu ou en ram. Dans l’exemple ci-dessous, trois machines virtuelles possèdent des allocations mémoire comprises entre 16 Go et̀ 32 Go.
Distribution of consumption
Quand l'option average est selectionnée, la consommation
moyenne en cpu et ram du serveur analysé par rapport à l’ensemble des
serveurs. Cela permet de positionner le serveur analysé par rapport
aux autres.

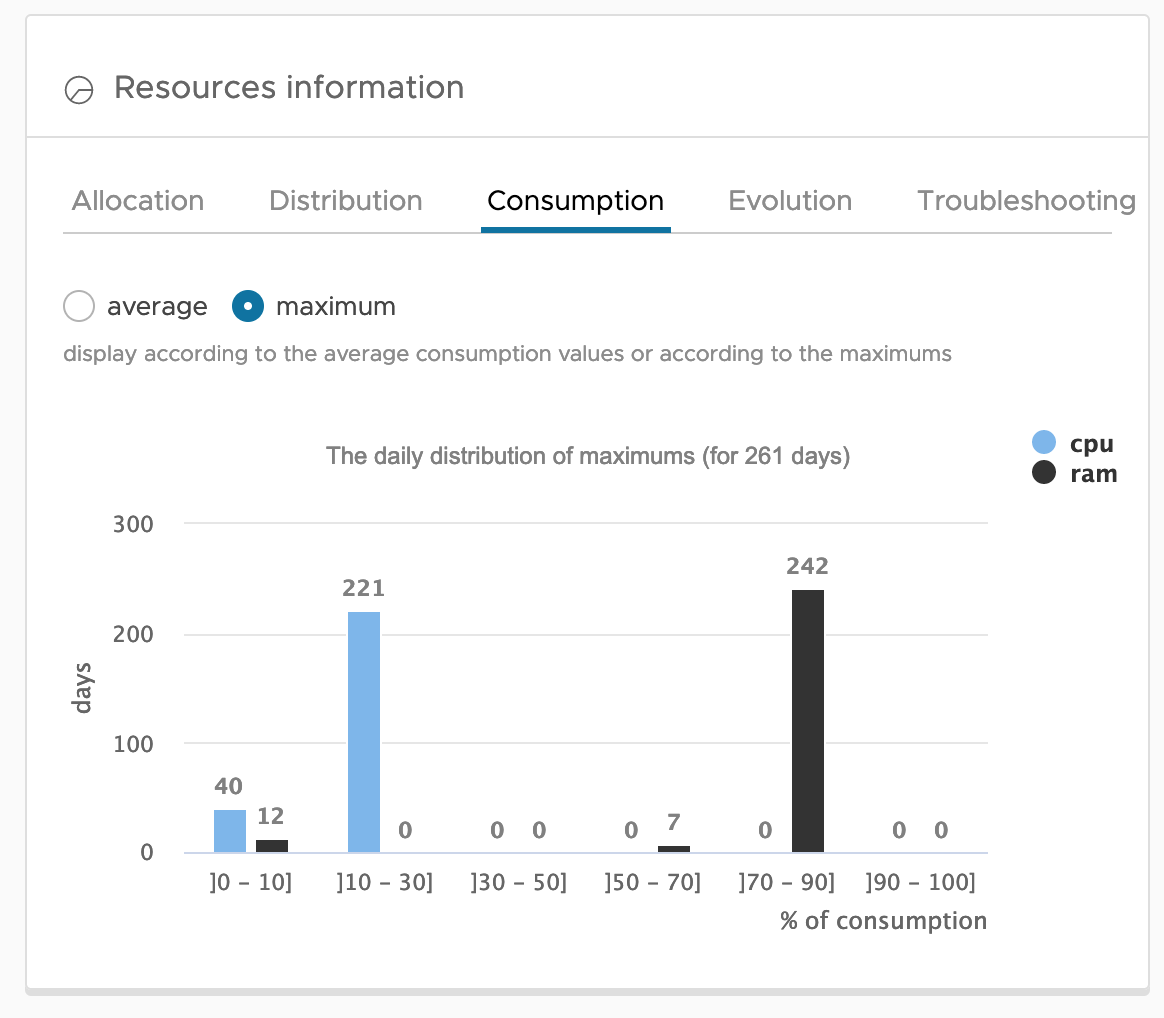

Quand l'option maximum est selectionnée, la
répartition des maximums observés jour par jour est affichée. Dans notre exemple, il
y a 221 jours où les maximums sont entre 11 et 30 % de la capacité CPU du
serveur et 242 jours où les maximums sont entre 71 et 90 % de la capacité RAM du serveur. Cela permet
de voir que les maximums ne sont pas observés tous les jours au-delà de
90 %.
Evolution of resources
Cette section permet de suivre l’évolution du nombre de machines virtuelles qui sont exécutées sur le serveur analysé.
- Le rond vert indique le nombre de machines virtuelles qui peuvent être encore créées en fonction de la consommation moyenne.
- Le rond bleu indique le nombre de machines virtuelles qui peuvent être encore créées en fonction des conditions suivantes : - 4 vcpu par coeur logique - 100 % de la ram du serveur physique.
- Le rond gris indique le nombre de machines virtuelles qui peuvent être encore créées en fonction des conditions suivantes : - 4 vcpu par coeur logique - 166 % de la ram du serveur physique En fonction de la consommation moyenne, une information sur la saturation CPU et RAM est donnée.
Troubleshooting
Ce cadre permet d’identifier la dégradation des ressources du serveur analysé. Pour la sémantique des couleurs et de l’inclinaison de la flèche se reporter à la section troubleshooting.
Chaque rond permet d’identifier rapidement le comportement CPU, Réseau et RAM du serveur sélectionné. En cliquant sur chacun d’entre eux, vous obtenez des informations détaillées sur la ou les ressources qui dépassent les seuils de bonnes pratiques.
Tools
Weekly Calendar View
Dans l’objectif de visualiser les taux de consommation hebdomadaire Moyenne – Max et Min des ressources CPU et RAM pour chaque élément. Cette vue graphique vous permet d’identifier les heures de pointe dans l’utilisation de ces ressources.
